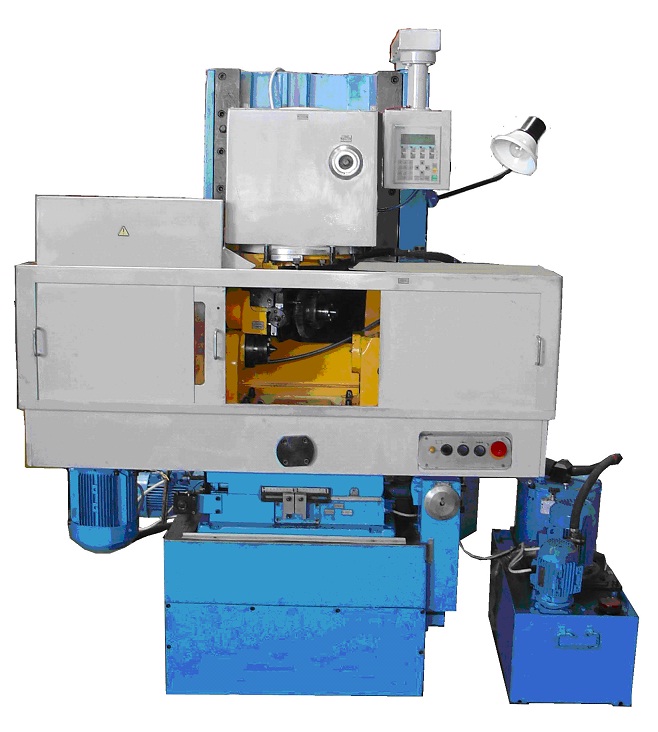

Полуавтомат зубохонинговальный ВСН-932NC22



Зубохонинговальный полуавтомат мод. ВСН-932 NC22 предназначен для чистовой обработки закаленных коротких шлицевых валов, прямозубых и косозубых цилиндрических колес, а также зубчатых колес с бочкообразной и конической формой зуба, абразивными и алмазными зубчатыми хонами по методу обката с развязаной кинематической цепью при использовании продольной и радиальной подачи.

Обработка может производиться как при радиальном, так и при окружном нагружении как по безреверсивному методу, так и с реверсом вращения изделия и хона.

Обработка обеспечивает улучшение чистоты поверхности после термообработки и снижению уровня шума.

Полуавтомат ВСН-932 NC 22 оснащен панелью оператора, программными контроллерами и приводами SIEMENS.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИВСН-932NC22
Наибольший диаметр обработки, мм320
Наибольшая длина заготовки, мм500
Наибольшая ширина венца, мм125
Модуль, мм1,5...8
Наибольший номинальный делительный диаметр хона, мм250
Наибольшая ширина, мм40
Посадочный диаметр хона, переходной втулки, мм63,5/ 100
Наибольший угол поворота шеверной головки от среднего положения, град / хонинговой головки, град25
Наибольшее продольное перемещение стола, мм140
Наибольшее вертикальное перемещение стола, мм155
Расстояние между осями шпинделей инструмента и изделия, мм130...285
Наибольший угол наклона зубьев, град45
Диапазон частоты вращения шпинделя инструмента, мин'1160...1000
Диапазон скоростей горизонтальных перемещений стола, мм/мин1...400
Пределы частоты вращения шпинделя левой бабки, мин250...1250
Число двойных ходов стола за цикл1...5
Наибольшая величина радиального нагружения, Н630
Наибольшая величина окружной нагрузки, H160
Суммарная мощность, кВт6
Габариты, мм (длина х ширина х высота)1600x1000x2200
Масса, кг3150
